QAB021

m²

Cubierta plana transitable, no ventilada, con solado flotante. Impermeabilización con láminas de poliolefinas.

74,03€

Cubierta plana transitable, no ventilada, con solado flotante sobre soportes, tipo convencional, pendiente del 1% al 5%, para tráfico peatonal privado, compuesta de: formación de pendientes: arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, con espesor medio de 10 cm, acabado con capa de regularización de mortero de cemento, industrial, M-5 de 4 cm de espesor; aislamiento térmico: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa; impermeabilización monocapa adherida: lámina impermeabilizante flexible tipo EVAC, compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,8 mm de espesor y 600 g/m², totalmente adherida con adhesivo cementoso mejorado C2 E; capa separadora bajo protección: geotextil de polipropileno-polietileno, (125 g/m²); capa de protección: baldosas de cemento de 40x40 cm apoyadas sobre soportes.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, para uso en fábrica protegida (pieza P), densidad 780 kg/m³, según UNE-EN 771-1.

3,000

0,13

0,39

mt01arl030aa

m³

Arcilla expandida, suministrada en sacos, según UNE-EN 13055-1.

0,100

135,87

13,59

mt09lec020b

m³

Lechada de cemento 1/3 CEM II/B-P 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Panel rígido de poliestireno expandido, según UNE-EN 13163, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

1,34

0,01

mt08aaa010a

m³

Agua.

0,014

1,50

0,02

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos, según UNE-EN 998-2.

0,075

33,86

2,54

mt16pxa010ac

m²

Panel rígido de poliestireno extruido, según UNE-EN 13164, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,5 m²K/W, conductividad térmica 0,034 W/(mK), Euroclase E de reacción al fuego, con código de designación XPS-EN 13164-T1-CS(10/Y)300-DLT(2)5-DS(TH)-WL(T)0,7--FT2.

1,050

2,95

3,10

mt09mcr250a

kg

Adhesivo cementoso mejorado, C2 E, con tiempo abierto ampliado, según UNE-EN 12004, para la fijación de geomembranas, compuesto por cementos especiales, áridos seleccionados y resinas sintéticas.

4,000

0,70

2,80

mt15rev010f

m²

Lámina impermeabilizante flexible tipo EVAC, compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,8 mm de espesor y 600 g/m², según UNE-EN 13956.

1,100

12,51

13,76

mt09mcr250b

kg

Adhesivo cementoso mejorado, C2 E S1, con tiempo abierto ampliado y gran deformabilidad, según UNE-EN 12004, para la fijación de solapes de geomembranas, compuesto por cementos especiales, áridos seleccionados y resinas sintéticas.

0,300

3,00

0,90

mt14gsa010dg

m²

Geotextil no tejido sintético, termosoldado, de polipropileno-polietileno, de 125 g/m².

1,050

0,71

0,75

mt18acc030aa

Ud

Soporte regulable de poliolefinas, con adición de carga mineral, de color negro, con 750 kg de capacidad mecánica a compresión y base redonda plana, para alturas entre 30 y 50 mm; estabilidad térmica de -25°C hasta 110°C; imputrescible, con resistencia al envejecimiento y a la intemperie.

7,500

1,06

7,95

mt18bho010b

m²

Baldosa de cemento con acabado en garbancillo, de 40x40 cm.

1,050

8,13

8,54

Subtotal materiales:

55,40

2

Mano de obra

mo020

h

Oficial 1ª construcción.

0,273

17,54

4,79

mo113

h

Peón ordinario construcción.

0,384

16,16

6,21

mo029

h

Oficial 1ª aplicador de láminas impermeabilizantes.

0,131

17,54

2,30

mo067

h

Ayudante aplicador de láminas impermeabilizantes.

0,131

16,43

2,15

mo054

h

Oficial 1ª montador de aislamientos.

0,050

18,13

0,91

mo101

h

Ayudante montador de aislamientos.

0,050

16,43

0,82

Subtotal mano de obra:

17,18

3

Costes directos complementarios

%

Costes directos complementarios

2,000

72,58

1,45

Coste de mantenimiento decenal: 31,09€ en los primeros 10 años.

Costes directos (1+2+3):

74,03

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 13055-1:2003

1.3.2003

1.6.2004

2+/4

Áridos ligeros. Parte 1: Áridos ligeros para hormigón, mortero e inyectado.

UNE-EN 13055-1/AC:2004

1.1.2010

1.1.2010

UNE-EN 13163:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13164:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno extruido (XPS). Especificación.

UNE-EN 12004:2008/A1:2012

1.4.2013

1.7.2013

3

Adhesivos para baldosas cerámicas. Requisitos, evaluación de la conformidad, clasificación y designación.

UNE-EN 13956:2013

1.10.2013

1.10.2013

1/2+/3/4

Láminas f lexibles para impermeabilización. Láminas plásticas y de caucho para impermeabilización de cubier tas. Definiciones y características.

UNIDAD DE OBRA QAB021: CUBIERTA PLANA TRANSITABLE, NO VENTILADA, CON SOLADO FLOTANTE. IMPERMEABILIZACIÓN CON LÁMINAS DE POLIOLEFINAS.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Capa separadora: se utilizarán productos no permeables a la lechada de morteros y hormigones. Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, barrera de vapor, aislamiento térmico, impermeabilización y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

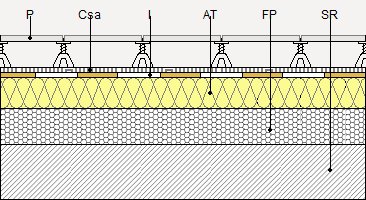

Cubierta plana transitable, no ventilada, con solado flotante sobre soportes, tipo convencional, pendiente del 1% al 5%, para tráfico peatonal privado. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de 10 cm de espesor medio a base de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK); acabado con capa de regularización de mortero de cemento, industrial, M-5 de 4 cm de espesor, fratasada y limpia; AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,5 m²K/W, conductividad térmica 0,034 W/(mK); IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una lámina impermeabilizante flexible tipo EVAC, compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,8 mm de espesor y 600 g/m², fijada al soporte en toda su superficie mediante adhesivo cementoso mejorado C2 E, y solapes fijados con adhesivo cementoso mejorado C2 E S1; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido sintético, termosoldado, de polipropileno-polietileno, de 125 g/m²; CAPA DE PROTECCIÓN: pavimento flotante de baldosas de cemento con acabado en garbancillo, de 40x40 cm, apoyadas sobre soportes regulables en altura de 30 a 50 mm.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la cubierta de cualquier acción mecánica no prevista en el cálculo, hasta que se proceda a la ejecución de su capa de protección, no recibiéndose ningún elemento que pueda perforar la impermeabilización.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 02

Ladrillos.

0,798

0,638

01 04 09

Residuos de arena y arcillas.

0,105

0,066

17 01 01

Hormigón (hormigones, morteros y prefabricados).

7,748

5,165

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,096

0,160

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,297

0,198

17 02 03

Plástico.

0,032

0,053

Residuos generados:

9,076

6,281

15 01 01

Envases de papel y cartón.

1,183

1,577

17 02 03

Plástico.

0,382

0,637

17 02 01

Madera.

0,443

0,403

Envases:

2,008

2,617

Total residuos:

11,084

8,897
